Формирование куба
Выполните последовательность команд Geometry/Solid/Primitives…
Для этого откройте падающее меню Geometry
(геометрия) и выберите в нем команду Solid. В результате откроется новое меню, в котором необходимо выбрать позицию Primitives…

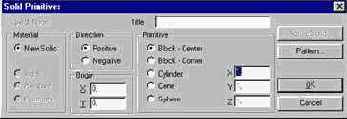

после этого на экране появится окно, в которое нужно ввести:
Material New Solid
Direction Positive
Начало системы координат (Origin):
X 0.0
Y 0.0
Primitive Block-Center
X 1
Y 1
Z 1
Нажмите OK.
В результате сформируется куб со стороной 1 дюйм.
Может случиться так, что изображение сформированного куба окажется расположенным в углу графического окна. В этом случае изменить масштаб изображения, и поместить его в центр окна можно, выполнив последовательность команд View (вид) Autoscale (автомасштабирование) или нажав комбинацию клавиш Ctrl?A.
Для того чтобы увидеть куб как твердое тело, нажмите на иконку View Style, расположенную на панели инструментов и выберите Solid.
Посмотреть модель в изометрии можно, выполнив последовательность команд View/Rotate/Isometric/OK.
