Генерация конечноэлементной модели
В данном примере предлагается создать конечноэлементную модель без привязки к геометрии методом генерации балочных элементов между двумя точками.

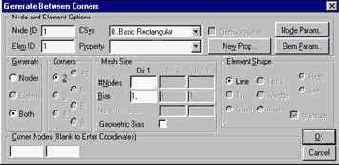

Выполните последовательность команд Mesh/Between... После чего на экране появится окно:Введите в соответствующих полях данные:
Property 1..prop_1
Mesh Size/#Nodes 11
затем нажмите OK
В появившимся окне:
Введите:
X 0
Y 0
Z 0
Нажмите OK.
В следующем окне введите:
X 5
Y 0
Z 0
Нажмите OK.

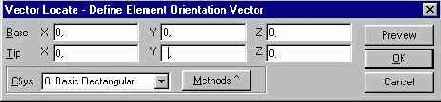

Теперь появится окно определения вектора ориентации элемента. Окно, определяющее вектор ориентации элемента должно выглядеть следующим образом:
Нажмите OK
Изменить масштаб изображения, и поместить его в центр окна можно, выполнив последовательность команд View (вид)
Autoscale
(автомасштабирование) или нажав комбинацию клавиш Ctrl?A.
В данном примере предлагается создать конечноэлементную модель без привязки к геометрии методом генерации балочных элементов между двумя точками.
Выполните последовательность команд Mesh/Between... После чего на экране появится окно:Введите в соответствующих полях данные:
Property 1..prop_1
Mesh Size/#Nodes 11
затем нажмите OK
В появившимся окне:
Введите:
X 0
Y 0
Z 0
Нажмите OK.
В следующем окне введите:
X 0.5
Y 0
Z 0
Нажмите OK.
Теперь появится окно определения вектора ориентации элемента. Окно, определяющее вектор ориентации элемента должно выглядеть следующим образом:
Нажмите ОК
