Практические примеры работы с системой MSC Nastran



Описание свойств конечных элементов

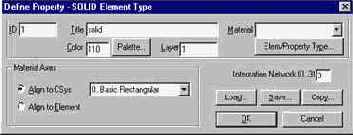

Следующий шаг - описание свойств конечных элементов, которые будут использованы в модели. Выполнив команды Model (модель) Property

(свойства), войдите в диалоговое окно “ Define Property ”, введите:

Title                                  solid

 затем нажмите Elem/Property Type и выберите:

Volume Elements             Solid / OK

Введите

1 в поле данных Material. Это указывает на то, что элементам приписываются физико-механические свойства материала с идентификатором 1. По другому это можно сделать, просмотрев имеющиеся типы материалов при помощи нажатия на стрелку с правой стороны поля Material,

и выбрав из появившегося списка нужный.

Нажмите ОК для подтверждения выбора свойств элементов, а затем Cancel

для выхода из меню.


Следующий шаг - описание свойств конечных элементов, которые будут использованы в модели. Выполнив команды Model
(модель) Property
(свойства), войдите в диалоговое окно “Define Property”, введите:
Title                                  prop_1
 затем нажмите Elem/Property Type и выберите:




Line Elements                  Bar
Нажмите OK

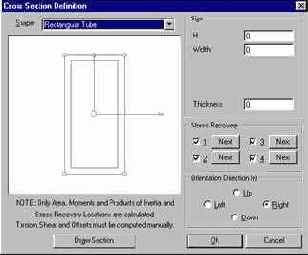

Затем нажмите Shape... и выберите       Shape                  Rectangular Tube:
Введите следующие данные:
H                          0.2
Width                    0.1
Thickness             0.01
Нажмите Draw Section
Нажмите
OK.
Введите:
Y Shear Area:      0
X Shear Area:      0
Выберите материал, нажав на стрелку с правой стороны поля Material,
и выбрав из появившегося списка 1..mat_1.
Нажмите ОК для подтверждения выбора свойств элементов, а затем Cancel
для выхода из меню.


Следующий шаг - описание свойств конечных элементов, которые будут использованы в модели. Выполнив команды Model
(модель) Property
(свойства), войдите в диалоговое окно “Define Property”, введите:

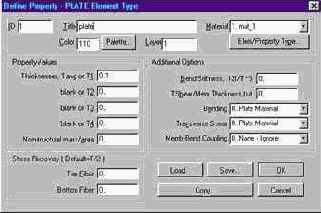

Title          plate
По умолчанию система предлагает определять свойства оболочечных элементов.
Выберите материал, нажав на стрелку с правой стороны поля Material,
и выбрав из появившегося списка 1..mat_1. Введите толщину пластины:
Thickness, Tavg or T1                  0.1
Нажмите ОК для подтверждения выбора свойств элементов.

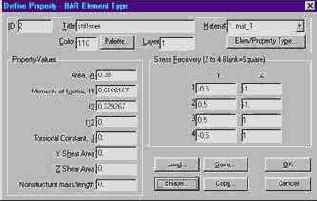

Следующим шагом задайте свойства двутавра, введите:
Title                                  stiffener
 затем нажмите Elem/Property Type и выберите:
Line Elements                  Bar
Нажмите OK.

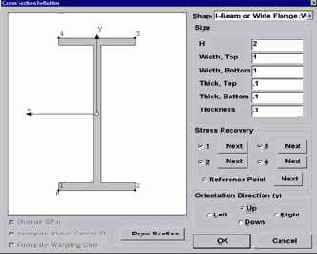

Затем нажимаете Shape... и выбираете Shape       I-Beam or Wide Flange (W) Section:
Введите следующие данные:
H                          2
Width, Top           1
Width, Bottom      1
Thick, Top            0.1
Thick, Bottom       0.1
Thickness             0.1
Orientation Direction (y)             Up

Нажмите
OK.
Выберите материал, нажав на стрелку с правой стороны поля Material,
и выбрав из появившегося списка 1..mat_1.
Нажмите ОК для подтверждения выбора свойств элементов, а затем Cancel
для выхода из меню.


Следующий шаг - описание свойств конечных элементов, которые будут использованы в модели. Выполнив команды Model
(модель) Property
(свойства), войдите в диалоговое окно “Define Property”, введите:
Title          Rod
 затем нажмите Elem/Property Type и выберите:
rod (задание свойств стержневых элементов) OK.
Выберите материал, нажав на стрелку с правой стороны поля Material,
и выбрав из появившегося списка 1..Stainless Steel_SI. Введите площадь поперечного сечения:
Area, A                 0.01
Нажмите OK, а затем Cancel

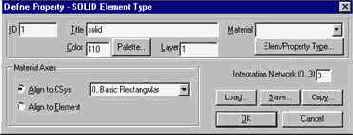

Следующий шаг - описание свойств конечных элементов, которые будут использованы в модели. Выполнив команды Model (модель) Property
(свойства), войдите в диалоговое окно “Define Property”, введите:
Title                                  solid
 затем нажмите Elem/Property Type и выберите:
Volume Elements             Solid
Нажмите
OK.
Введите 1 в поле данных Material. Это указывает на то, что элементам приписываются физико-механические свойства материала с идентификатором 1. По другому это можно сделать, просмотрев имеющиеся типы материалов при помощи нажатия на стрелку с правой стороны поля Material,
и выбрав из появившегося списка нужный материал.
Нажмите ОК для подтверждения выбора свойств элементов, а затем Cancel
для выхода из меню.

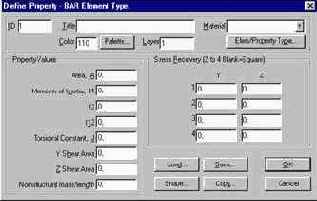

Следующий шаг - описание свойств конечных элементов, которые будут использованы в модели. Выполнив команды Model
(модель) Property
(свойства), войдите в диалоговое окно “Define Property”, введите:
Title                      prop_1
затем нажмите Elem/Property Type и выберите:
Line Elements                  Bar
Нажмите
OK.
Выберите материал, нажав на стрелку с правой стороны поля Material,
и выбрав из появившегося списка 1..mat_1.
Затем нажмите Shape... и выберите Shape                        Rectangular Bar:
Введите следующие данные:
H                          0.05
Width                    0.05
Нажмите OK.
Введите:
Y Shear Area:   0.0025
Нажмите ОК для подтверждения выбора свойств элементов, а затем Cancel для выхода из меню.


Следующий шаг - описание свойств конечных элементов, которые будут использованы в модели. Выполнив команды Model
(модель) Property
(свойства), войдите в диалоговое окно “Define Property”, введите:
Title          plate
нажмите Elem/Property Type и выберите:
plate (задание свойств для плоских оболочечных элементов). По умолчанию система предлагает определять свойства для элементов именно такого типа.
Plane Elements                Plate
Нажмите ОК
Выберите материал, нажав на стрелку с правой стороны поля Material,
и выбрав из появившегося списка 1..mat_1. Введите толщину пластины:
Thickness, Tavg or T1                  0.001
Нажмите ОК для подтверждения выбора свойств элементов, а затем Cancel.


Следующий шаг - описание свойств конечных элементов, которые будут использованы в модели. Выполнив команды Model
(модель) Property
(свойства), войдите в диалоговое окно “Define Property”, введите:
Title          tube
Выберите материал, нажав на стрелку с правой стороны поля Material,
и выбрав из появившегося списка 1..mat_1. Введите толщину пластины:
Thickness, Tavg or T1                  0.001
Нажмите ОК для подтверждения выбора свойств элементов.
