Практические примеры работы с системой MSC Nastran



Выполнение расчета

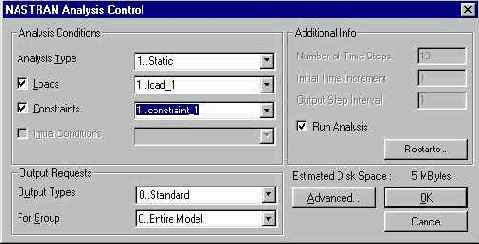

В настоящий момент рассматриваемая задача готова к проведению конечноэлементного анализа. При помощи последовательности команд File (файл) Analyze

(анализ) войдите в меню управления процессом анализа (“Analysis Control”) и выберите тип расчета, варианты нагружения и закрепления, как показано на рисунке:

Нажмите OK. Нажмите YES

на вопрос о сохранении модели. Запустится процесс выполнения конечноэлементного расчета. Время выполнения зависит от быстродействия компьютера.


В настоящий момент рассматриваемая задача готова к проведению конечноэлементного анализа. При помощи последовательности команд File (файл) Analyze

(анализ) войдите в меню управления процессом анализа (“Analysis Control”) и выберите тип расчета, варианты нагружения и закрепления и нажмите Advanced.

В появившемся окне введите:

Problem ID:                                             Stiffened Plate

Нажмите OK.

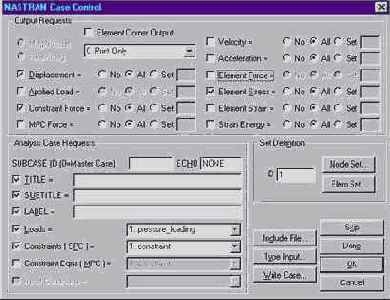

Под Output Requests, уберите выбор следующего:

Applied Load

Element Force

Дважды

нажмите OK.



При запросе о сохранении модели – ответьте Yes, введите имя файла Prim_3, Save.

Запустится процесс выполнения конечноэлементного анализа. Время выполнения зависит от быстродействия компьютера.




В настоящий момент рассматриваемая задача готова к проведению конечноэлементного анализа. При помощи последовательности команд File (файл) Analyze

(анализ) войдите в меню управления процессом анализа (“Analysis Control”):

Нажмите OK. Нажмите YES

на вопрос о сохранении модели. Введите имя файла Prim_4 Save. Запустится процесс выполнения конечноэлементного расчета. Время выполнения зависит от быстродействия компьютера.




В настоящий момент рассматриваемая задача готова к проведению конечноэлементного анализа. При помощи последовательности команд File (файл) Analyze

(анализ) войдите в меню управления процессом анализа (“Analysis Control”):

Нажмите OK. Нажмите YES на вопрос о сохранении модели. Запустится процесс выполнения конечноэлементного расчета. Время выполнения зависит от быстродействия компьютера.




В настоящий момент рассматриваемая задача готова к проведению конечноэлементного анализа. При помощи последовательности команд File (файл) Analyze

(анализ) войдите в меню управления процессом анализа (“Analysis Control”):

Нажмите OK. Нажмите YES на вопрос о сохранении модели. Запустится процесс выполнения конечноэлементного расчета. Время выполнения зависит от быстродействия компьютера.




В настоящий момент рассматриваемая задача готова к проведению конечноэлементного анализа. При помощи последовательности команд File (файл) Analyze

(анализ) войдите в меню управления процессом анализа (“Analysis Control”):

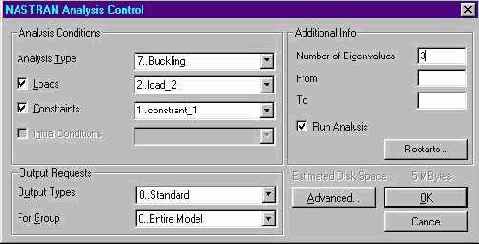

В окне Analysis Type (тип расчета) выберите 7..Buckling (устойчивость), Number of Eigenvalues (число собственных значений) 3, нажмите OK. Нажмите YES на вопрос о сохранении модели. Запустится процесс выполнения расчета. Время выполнения зависит от быстродействия компьютера.
