Практические примеры работы с системой MSC Nastran



Задание свойств материала

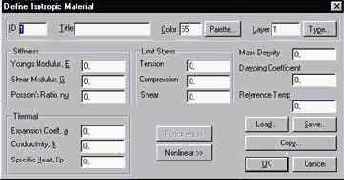

Выберите последовательность команд Model (модель) Material (материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств требуемого материала. Обратите внимание, что по умолчанию предлагается определение свойств для изотропного материала.

Введите:

Title                                  mat_1

Youngs Modulus              30e6

Poisson’s ratio                 0.3

Mass Density                    0.282

Заметьте, что в данном примере все параметры заданы в английских единицах измерения. Плотность является массовой плотностью (поделена на ускорение свободного падения) и задана в единицах “фунт×сек/дюйм4”. Обратите внимание также и на то, что этому набору свойств материала присвоен идентификатор (ID) 1. Нажмите OK для подтверждения выбора материала, а затем Cancel, для выхода из меню.

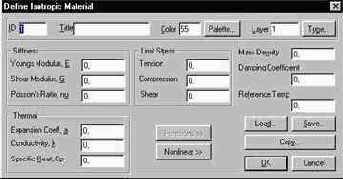

Выберите последовательность команд Model (модель) Material (материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств, требуемого материала. Обратите внимание, что по умолчанию предлагается определение свойств для изотропного материала.
Введите:
Title                                  mat_1
Youngs Modulus              7.1e10
Poisson’s ratio                 0.3
Mass Density                    2.65e4
Нажмите OK для подтверждения выбора материала, а затем Cancel, для выхода из меню.

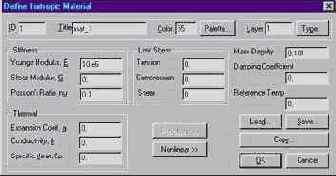

Выберите последовательность команд Model (модель) Material (материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств требуемого материала. Обратите внимание, что по умолчанию предлагается определение свойств для изотропного материала.
Введите:
Title                                  mat_1
Youngs Modulus              10.3e6
Poisson’s ratio                 0.3
Mass Density                    0.101
Нажмите OK для подтверждения выбора материала, а затем Cancel, для выхода из меню.

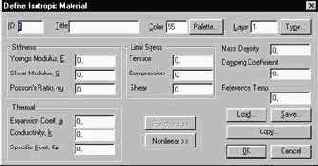

Выберите последовательность команд Model
(модель) Material
(материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств требуемого материала. Обратите внимание, что по умолчанию предлагается определение свойств для изотропного материала.
Введите:
Title                                  Stainless Steel_SI
Youngs Modulus              2.1e11
Poisson’s ratio                 0.3
Mass Density                    7700
Нажмите OK для подтверждения выбора материала, а затем Cancel, для выхода из меню.


Выберите последовательность команд Model
(модель) Material
(материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств требуемого материала. Обратите внимание, что по умолчанию предлагается определение свойств для изотропного материала.

Введите:
Title                                  mat_1
Youngs Modulus              30e6
Poisson’s ratio                 0.3
Mass Density                    0.282
 Нажмите OK для подтверждения выбора материала, а затем Cancel, для выхода из меню.


Выберите последовательность команд Model
(модель) Material
(материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств требуемого материала. Обратите внимание, что по умолчанию предлагается определение свойств для изотропного материала.
Введите:
Title                                  mat_1
Youngs Modulus              7Е10
Poisson’s ratio                 0.3
Mass Density                    2700
Нажмите OK для подтверждения выбора материала, а затем Cancel, для выхода из меню.


Выберите последовательность команд Model
(модель) Material
(материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств требуемого материала. Обратите внимание, что по умолчанию предлагается определение свойств для изотропного материала.
Введите:
Title                                  mat_1
Youngs Modulus              7E10
Poisson’s ratio                 0.3
Mass Density                    2700
Нажмите OK для подтверждения выбора материала, а затем Cancel, для выхода из меню.


Выберите последовательность команд Model
(модель) Material
(материал), после чего активизируется диалоговое окно “Define Isotropic Material” (задание изотропного материала), в котором можно задать необходимый набор физико-механических свойств требуемого материала. Обратите внимание, что по умолчанию предлагается определение свойств для изотропного материала.
Введите:
Title                                  mat_1
Youngs Modulus              7E10
Poisson’s ratio                 0.3
Mass Density                    2700
Нажмите OK для подтверждения выбора материала, а затем Cancel, для выхода из меню.
